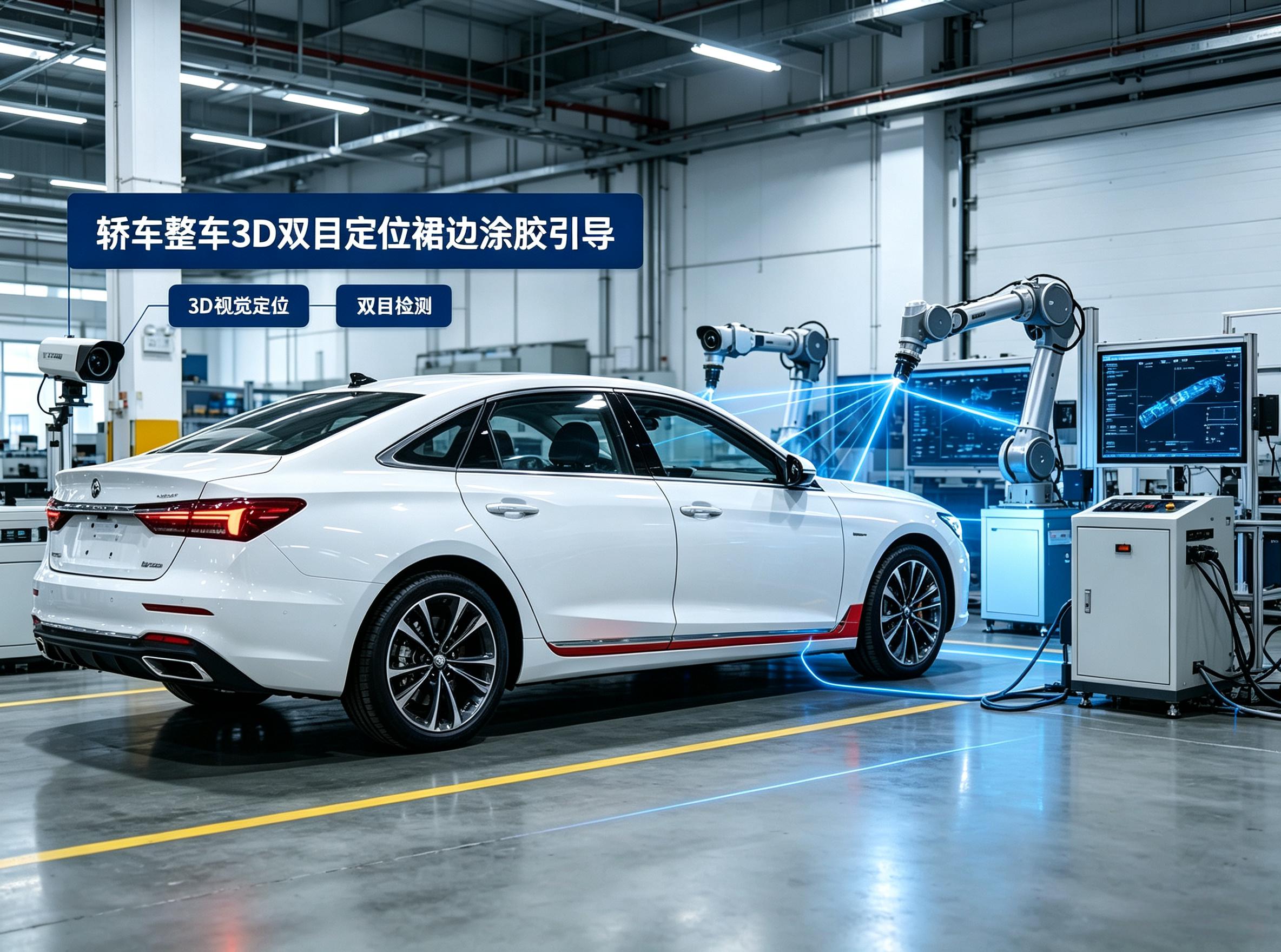

轿车整车3D双目定位裙边涂胶引导方案

一、客户痛点

1. 滑撬输送车身来料偏差最大 ±15mm，人工校正定位效率低、一致性差，无法匹配高速喷涂节拍；
2. 双车型混产，人工切换定位基准操作繁琐，换线耗时久，易出现涂胶偏移漏胶不良；
3. 传统治具定位刚性强，车型兼容差，新增车型需改造工装，改造成本高；
4. 无数字化定位数据留存，涂偏差无法追溯，不良问题难以复盘分析；
5. 车间钣金反光、光线多变，普通2D视觉定位精度不足，难以满足高精度涂胶要求。

二、客户需求

1. 精度节拍要求：视觉定位精度 ±1mm，整套拍照与数据输出流程≤2秒，适配产线高速节拍；
2. 兼容适配需求：单工位兼容2款轿车车架，可耐受 ±15mm车身来料偏移；
3. 自动化引导需求：识别车身特征输出六维补偿量，自动下发机器人完成裙边涂胶轨迹修正；
4. 产线对接需求：与PLC通讯自动识别车型，一键切换检测程序，NG自动报警停机；
5. 稳定运维需求：视觉设备适配喷涂车间环境，硬件易拆装维护，全量检测数据存储可追溯。

三、解决方案

采用斯睿特一体化3D双目视觉成套工作站，实现车身裙边涂胶全自动定位引导：

1. 硬件成套配置：搭载4套斯睿特定制500万双目检测头，搭配专用工控、防尘视觉电柜与全套通讯线缆；检测头采用一体式航空插快拆结构，可加装滤光片抑制钣金反光；
2. 视觉定位流程：滑撬夹紧到位后PLC下发车型信号，系统自动调取对应模板，4组双目相机同步采集车身特征；双目算法计算六维空间偏移量，2秒内向机器人输出补偿矢量；
3. 软件配套能力：自研3D定位引导软件，支持全自动标定、更换相机自学习无需重设参数，具备异常超差报警、数据长期存储功能；
4. 整体产线联动：视觉系统对接喷涂机器人与产线PLC，OK信号下发执行精准涂胶，NG自动停机提示人工复核，全程无需人工介入校正车身。

四、技术亮点

1. 大偏差高精度双目定位：双目光学方案兼容±15mm车身来料偏移，空间定位精度稳定达±1mm，2秒极速输出六维补偿数据；
2. 抗反光一体化光学硬件：一体式双目检测头，支持加装滤光、偏光组件，解决车身钣金反光、车间光线干扰问题；航空插快拆设计，拆装检修无需重新示教；
3. 自适应智能算法：设备更换后自动标定自学习，识别失败自动切换搜索逻辑，无需机器人回原点，大幅降低停线时长；
4. 多车型柔性适配：PLC车型信号联动程序自动切换，新增车型仅录入参数，无需改造定位工装；
5. 完整数字化管控：软件实时存储定位日志、偏差数据，支持时长自定义留存，异常可视化报警，便于品质追溯。

五、项目成果

1. 产线效率大幅提升：替代人工车身校正工位，单台车节省20秒作业时间，省去换线人工调试步骤，产能显著提升；
2. 涂胶品质零偏移不良：统一视觉定位标准，彻底消除人工校正带来的涂胶偏移、漏胶缺陷，不良率降至近乎零；
3. 人力与改造成本降低：省去3-5名定位校正人工，新增车型无需定制刚性治具，长期改造成本大幅下降；
4. 设备运维便捷可靠：快拆式视觉硬件，检修更换效率提升，自学习算法减少现场调试工作量，设备稼动率提高；
5. 数字化产线落地：定位偏差、车型、节拍数据全量留存，实现涂胶工序全流程品质追溯，便于工艺优化；
6. 行业标杆落地：方案性能对标进口品牌并实现国产化替代，作为3D视觉首台套应用于高速整车喷涂产线。
