天津某汽车零部件3D激光振镜结构光引导下件方案

一、客户痛点

1. 大型汽车零部件料框来料存在位置偏差，人工定位校正耗时久，无法匹配自动化下料节拍；
2. 产线兼容两款车型、3类工件，传统刚性治具仅适配单一产品，换线改造成本高、调试周期长；
3. 传统2D视觉仅能采集平面信息，无法识别工件三维姿态，机器人下料定位误差大，易发生磕碰工件问题；
4. 无标准化视觉定位数据留存，工件偏移异常无法追溯，不良工件下料问题难以复盘优化；
5. 大型料框视野覆盖难度大，单相机无法完整采集全域特征，多相机联动调试复杂。

二、客户需求

1. 3D 高精度定位：视觉系统输出 X/Y/Z/Rx/Ry/Rz 六维补偿量，引导机器人下料整体精度≤2mm，单次定位节拍控制在4s以内；
2. 多车型柔性兼容：单工位适配两款车型及 3 种零部件，料框来料偏差 ±10mm范围内均可精准识别；
3. 大视野全域采集：适配2000*3000mm大型料框，完整捕捉工件孔、轮廓、角点等深度特征，无识别盲区；
4. 产线互通需求：视觉系统通过TCP/IP对接 PLC、机器人，自动接收车型信号并下发姿态补偿数据；
5. 稳定运维与数字化：相机更换无需重新标定，异常自动报警；全量定位数据长期存储，支持随时追溯查看；配套工业电柜适配车间供电波动。

三、解决方案

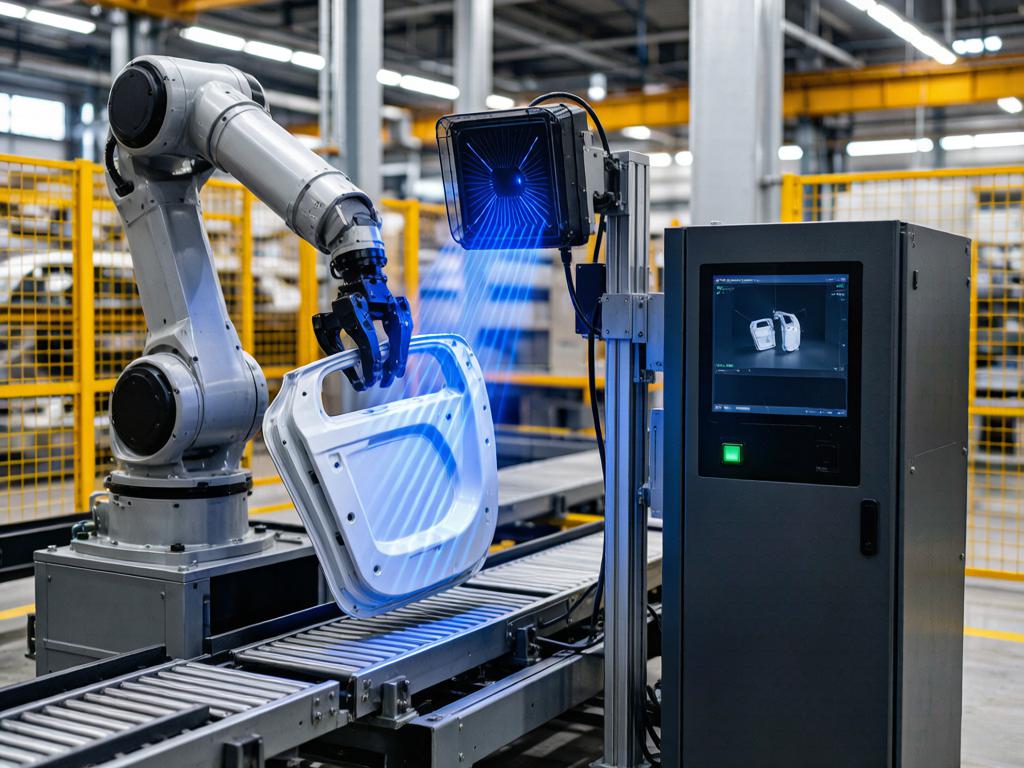

采用斯睿特SRT-DLS1400P激光振镜3D结构光成套视觉方案，搭配伺服移动模组实现大型料框全自动机器人下料引导：

四、技术亮点

1. 伺服移动式大视野 3D 成像：单相机搭配伺服模组分次采集，近场1400×1200mm、远场3300×2700mm超大视野，完整覆盖2米级大型料框，解决大工件识别盲区难题；
2. 高精度六维空间补偿：1.5米工作距离下XY精度0.8mm、Z轴精度0.3mm，可输出全部6轴姿态补偿，机器人下料综合精度稳定控制在±2mm；
3. 智能自学习运维算法：更换3D相机无需人工重设参数，系统自动标定；识别失败自动切换特征搜索逻辑，减少产线停机调试时长；
4. 工业级稳定成套设计：视觉电柜内置 UPS 断电防护，突发停电可留存数据；软硬件一体化交钥匙交付，TCP/IP原生对接机器人与PLC；
5. 全流程数字化管控：支持NG/OK分类存储、自定义数据保存时长，实时监控相机、通讯硬件状态，异常可视化弹窗报警。

五、项目成果

1. 产线自动化提效：完全替代人工定位校正工序，单次定位≤4秒，匹配产线高速下料节拍，单工位节省2名操作人工；
2. 柔性混产能力升级：一套视觉系统兼容双车型、三类零部件，切换仅调用内置模板，无需改造工装，大幅降低换线成本；
3. 工件不良率大幅下降：三维姿态精准补偿消除下料磕碰问题，稳定保障零部件外观品质；
4. 运维成本显著降低：相机自学习功能减少现场调试工时，快拆成套硬件检修便捷，设备综合稼动率提升；
5. 车间数字化落地：全量定位偏移数据完整留存，实现下料工序异常可追溯，为工艺迭代提供数据支撑；
6. 国产化视觉落地：整套3D引导系统实现进口替代，适配安川主流工业机器人，形成大型汽车料框引导标准化落地案例。
