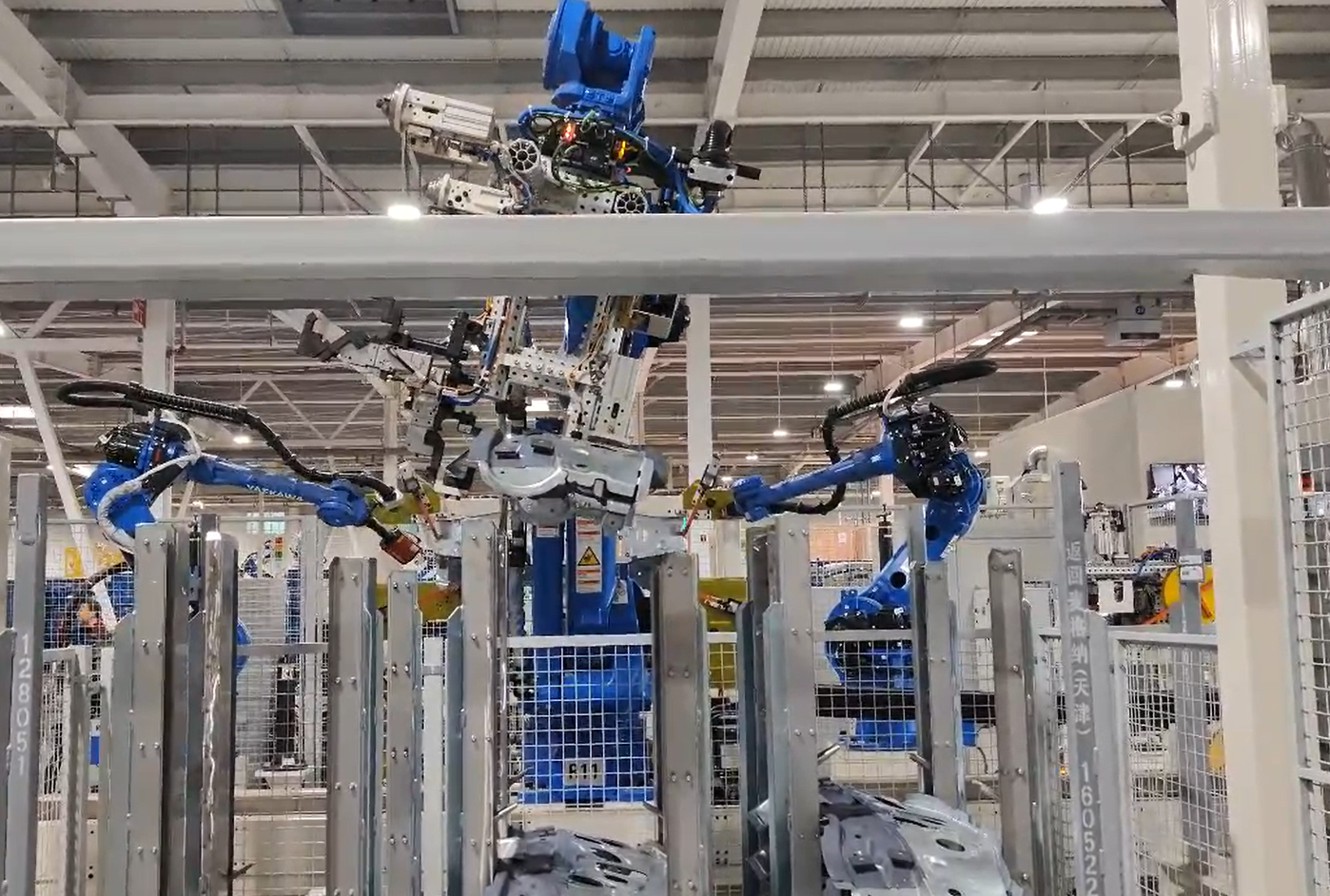

某头部外资汽车零配件企业3D视觉引导工件自动化精准抓取与下料装框

一、客户痛点

该客户面临四大核心难题：

一是多款车型配套供货，传统人工示教换型耗时长达数小时，频繁停线严重影响对主机厂的交付节拍；

二是机器人下料后料框自然停放，位姿偏移达XY±10mm，固定程序无法自适应，导致抓取失败或设备碰撞；

三是2000×3000×2000mm大型料框内，3种钣金工件外形差异大、结构复杂，单一视角难以完整重建三维信息；

四是视觉引导全流程必须在4秒内完成，否则将直接拖慢整条焊装产线节拍，影响下游主机厂排产。

二、客户需求

工位数量1个，工件种类3种（适配5S/6S/V520车型配套），料架尺寸2000×3000×2000mm，视觉类型为3D激光振镜结构光引导。来料自由度XY±10mm，引导精度要求±2mm，来料状态为机器人下料后自然停放，视觉节拍≤4秒。

三、解决方案

斯睿特采用"3D激光振镜立体相机 + 伺服模组扫描 + 智能位姿计算 + 机器人联动"的闭环架构。

料架到位后，PLC发送拍照信号启动视觉流程。2套3D激光振镜立体相机分别对应料框1、料框2，伺服模组沿Y方向移动，单相机对单个料框进行4次分区拍照，覆盖2000×3000mm大视野范围，解决单视角盲区与遮挡问题。随后进行多视角深度图像拼接，提取孔、轮廓、角点等深度特征，软件计算空间六维补偿量（X/Y/Z/Rx/Ry/Rz），精度达±2mm。最后补偿数据实时下发机器人，自动矫正抓取姿态，机器人吸收补偿量后精准放件至对应料框内。

四、技术亮点

大视野高精度3D重建： SRT-DLS1400P相机分辨率4000×3000@RGB、1920×1456@深度，工作距离1500-3500mm，近视野1400×1200mm，远视野3300×2700mm，满足大型料框全覆盖需求。

振镜结构光抗干扰： 激光振镜扫描方案对车间复杂光照、金属反光表面具有强适应性，深度检测精度Z向达0.3mm@1.5m。

多视角点云融合：伺服模组带动单相机4次拍照，自动拼接完整点云，解决大工件单视角遮挡与特征缺失难题。

自学习免调试：结构光相机更换后无需重新设定参数，系统自动标定恢复，大幅降低维护停机时间。

异常防错机制： 自由设定引导结果阈值，计算结果超范围自动报警，避免机器人盲抓导致碰撞或工件损伤。

数据可追溯：自由设定存储位置、内容（全部/NG/压缩）、时长，支持到期自动删除，完整记录每批次引导数据，满足汽车零部件行业质量追溯要求。

五、项目价值

从"人工示教、固定程序、频繁停线"升级为"视觉感知、智能补偿、柔性混线"，汽车零部件焊装车间大型钣金件下料环节实现真正无人化、智能化，产线OEE显著提升，对主机厂交付能力大幅增强。

六、适应场景

汽车零部件焊装车间大型钣金件料框抓取定位、冲压件机器人上下料视觉引导、多车型配套柔性生产3D视觉定位、汽车零配件自动化产线视觉引导。
