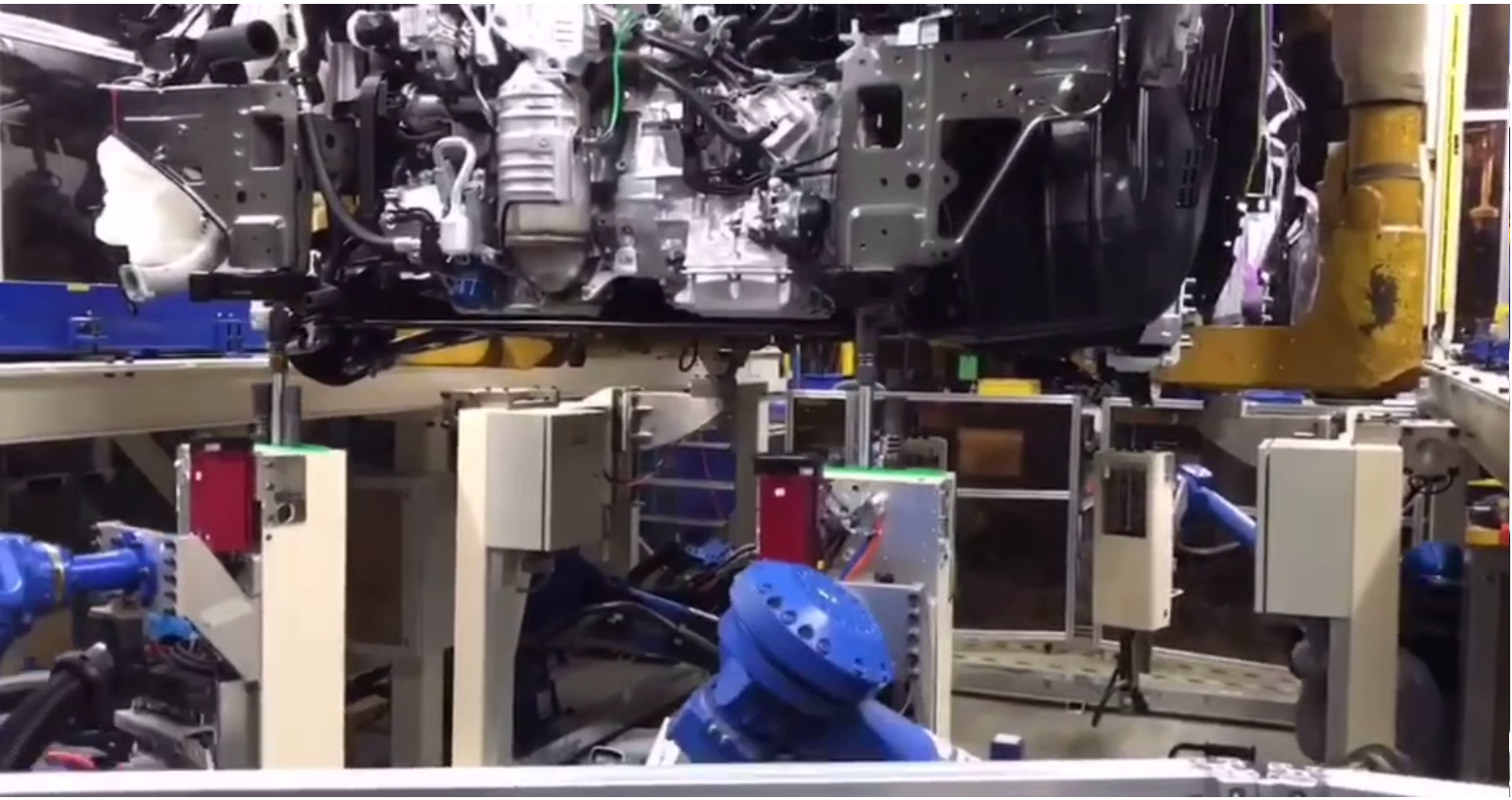

某品牌汽车悬架螺栓拧紧2D视觉引导案例

一、客户痛点

1. 悬架螺栓为底盘关键安全件，传统人工对位或固定工装拧紧，受车体装夹 ±15mm 偏移、来料公差影响，易出现偏拧、滑牙、拧紧不到位问题，存在严重安全质量隐患。
2. 多车型混线生产时，传统固定工装适配性差，换型调试周期长、成本高，无法满足柔性化生产需求。
3. 人工对位拧紧效率低、劳动强度大，拧紧一致性受人员经验影响显著，难以匹配高节拍总装产线节奏。
4. 前横梁等复杂工位需机器人与多轴伺服模组协同作业，传统定位方式无法同步输出多设备位置补正数据，协同精度不足。
5. 拧紧过程数据缺乏数字化绑定与追溯，出现质量问题无法精准溯源，不符合主机厂质量管理体系要求。
6. 沉孔式螺栓场景下，普通视觉方案易出现照明不足、特征识别不清问题，识别准确率难以保障。

二、客户需求

1. 精度要求：整体引导精度≤±0.5mm，可兼容车体 ±15mm 的位置偏移量。
2. 节拍要求：单轮视觉拍照处理节拍≤2s / 次，适配产线生产节奏。
3. 工位配置要求：后悬定积工位：共 2 个工位，单工位配置 2 台 UR / 发那科机器人，每台搭载 1 台相机，单工控机支持一拖二管控。前横梁拧紧工位：配置 1 台发那科机器人 + 2 套 XYZ 三轴伺服模组，相机需同时与机器人、模组完成标定。
4. 功能要求：后悬工位：单次拍照 2-3 次覆盖 5 颗螺栓，可同步识别多颗螺栓，输出 X/Y/Rz 方向偏移量引导拧紧。前横梁工位：输出工件整体偏差，同步提供机器人端 X/Y/Z/RX/RY/RZ、模组端 X/Y/Z 多维度位置补正数据。支持沉孔内螺栓的稳定识别。
5. 数据与通信要求：拍照结果存储周期≥2 个月，与 PLC 实现通信，检测数据与车辆连番号、VIN 码绑定，支持全流程追溯。
6. 硬件规范要求：视觉电柜符合丰田式样，高度≤1500mm；方案需同时提供 2D 与 3D 选型参考。

三、解决方案

1. 整体架构设计 采用 “机器人搭载 2D 视觉检测头 + 视觉工控机 + 产线 PLC 联动” 的柔性引导方案，通过视觉识别螺栓特征计算位姿偏差，实时补正机器人与模组的拧紧路径，实现高精度自动化拧紧。
2. 分工位定制方案 后悬定积工位：双工位各配置 2 台协作机器人，每台机器人末端搭载 1 套 500 万像素一体式 2D 检测头，单工控机一拖二集中管控；单次拍照可覆盖多颗螺栓，通过算法计算 X/Y/Rz 三维偏差，引导机器人完成精准拧紧。 前横梁拧紧工位：配置 1 台机器人搭载 1200 万像素 2D 检测头，搭配 2 套 XYZ 三轴伺服模组；完成相机与机器人、模组的双标定，同步输出多设备的位置补正数据，兼顾正面与底面螺栓拧紧作业。
3. 核心算法逻辑 基于双特征点圆心拟合的位姿解算算法，通过预标定基准特征点坐标，实时采集当前工件特征点，计算工件旋转角度 Δθz 与平移偏移量 Δx/Δy，输出精准的位姿补偿数据，单帧算法处理耗时仅 75.8ms。
4. 工业级硬件配置 采用一体式航空插 2D 检测头，搭配高亮环形 / 射灯光源，适配沉孔螺栓、工件反光等复杂工况；视觉电柜严格遵循丰田式样尺寸规范，集成工控机、光源控制器等核心部件。
5. 数据与系统对接 系统与产线 PLC 实时通信，检测结果、图像数据与车辆 VIN 码、连番号码绑定存储，支持 2 个月以上数据留存与质量追溯；配套可视化操作软件，实时显示检测状态、通过率与运行日志。

四、技术亮点

1. 高精度柔性补正：像素精度最高可达 0.09mm，引导精度稳定≤±0.5mm，可兼容车体 ±15mm 的装夹偏移，适配多车型混线生产，无需频繁更换工装。
2. 多系统协同标定：前横梁工位支持相机与机器人、三轴伺服模组双标定，同步输出多维度位姿补偿数据，实现单视觉系统驱动多设备协同拧紧，覆盖多面作业场景。
3. 高效作业节拍：算法单帧处理耗时仅 75.8ms，单轮拍照 + 处理全流程≤2s，单次可同步识别多颗螺栓，完美匹配高节拍总装产线。
4. 复杂场景适配能力：专用高亮工业光源优化沉孔照明效果，搭配滤光光学器件，可稳定识别沉孔内螺栓、反光金属件等传统视觉难检测场景，识别准确率稳定达 99.89%。
5. 集中管控降本部署：后悬工位支持单工控机一拖二管控双机器人，简化系统架构，降低硬件成本与部署维护难度。
6. 工业级高可靠设计：一体式航空插检测头支持快速拆装更换，线缆分段设计，维护便捷；软件参数自动备份，保障产线连续运行，适配严苛汽车生产环境。
7. 全链路质量追溯：检测数据与车辆唯一标识绑定存储，对接工厂生产系统，满足汽车行业全生命周期质量管理与追溯要求。

五、项目成果

1. 拧紧质量显著提升：引导精度稳定控制在 ±0.5mm 以内，彻底解决车体偏移导致的偏拧、滑牙、拧紧不到位问题，悬架螺栓拧紧合格率大幅提升，消除底盘安全质量隐患。
2. 生产效率有效提效：单轮检测节拍≤2s，替代人工对位作业，大幅提升拧紧工位自动化水平，匹配总装产线高节拍生产需求，降低工人劳动强度。
3. 柔性生产能力升级：兼容车体装夹公差与多车型混线生产，换型仅需调整软件参数，无需改造硬件工装，大幅缩短换型周期与成本。
4. 质量管理数字化落地：拧紧数据与车辆 VIN 码绑定存储，实现全流程质量追溯，满足主机厂质量管理体系要求，支撑品质数据分析与问题溯源。
5. 运维成本持续降低：一体式快拆检测头与冗余设计，大幅缩短故障维护时长，降低产线停机风险；减少人工对位岗位，长期人力成本显著下降。
6. 量产场景成熟验证：方案核心技术已在广汽本田等多家主机厂底盘螺栓拧紧项目落地，经过量产产线稳定性与可靠性验证。
