客车涂装与装配精度视觉检测案例

一、客户痛点

1. 客车车身尺寸大、检测范围广，人工目视巡检覆盖不全，易出现漏检、错检，且主观性强、标准不统一
2. 装配间隙、阶差依赖塞尺人工测量，精度低、效率差，无法满足精细化装配要求
3. 不同颜色漆面缺陷人工判断差异大，打胶连续性、残胶等细微缺陷难以稳定识别
4. 全系列多车型切换检测时，人工调整检测流程繁琐，适配性差
5. 缺乏数字化质检体系，检测数据无法系统化留存，品质追溯困难，难以支撑生产优化
6. 人工检测劳动强度大，长时间作业易疲劳，导致质检稳定性下降

二、客户需求

1. 实现整车外观及装配全项自动化检测，覆盖车顶打胶 / 凹坑、车身磕碰划伤、合装平整度、填缝胶质量、舱门间隙阶差 5 大类检测项
2. 满足高精度检测要求：间隙 / 阶差≤2mm、磕碰划伤≥2mm、车顶打胶 / 凹坑≥5mm，最高检测精度达微米级
3. 适配全系列客车车型，支持车型快速切换，无需大量人工调试
4. 兼容不同颜色车身漆面检测，保证检测结果一致性
5. 检测结果可视化呈现，精准定位缺陷位置，数据自动留存并对接 MES 系统，实现品质全流程追溯
6. 配备完善的安全防护体系，保障设备与人员作业安全

三、解决方案

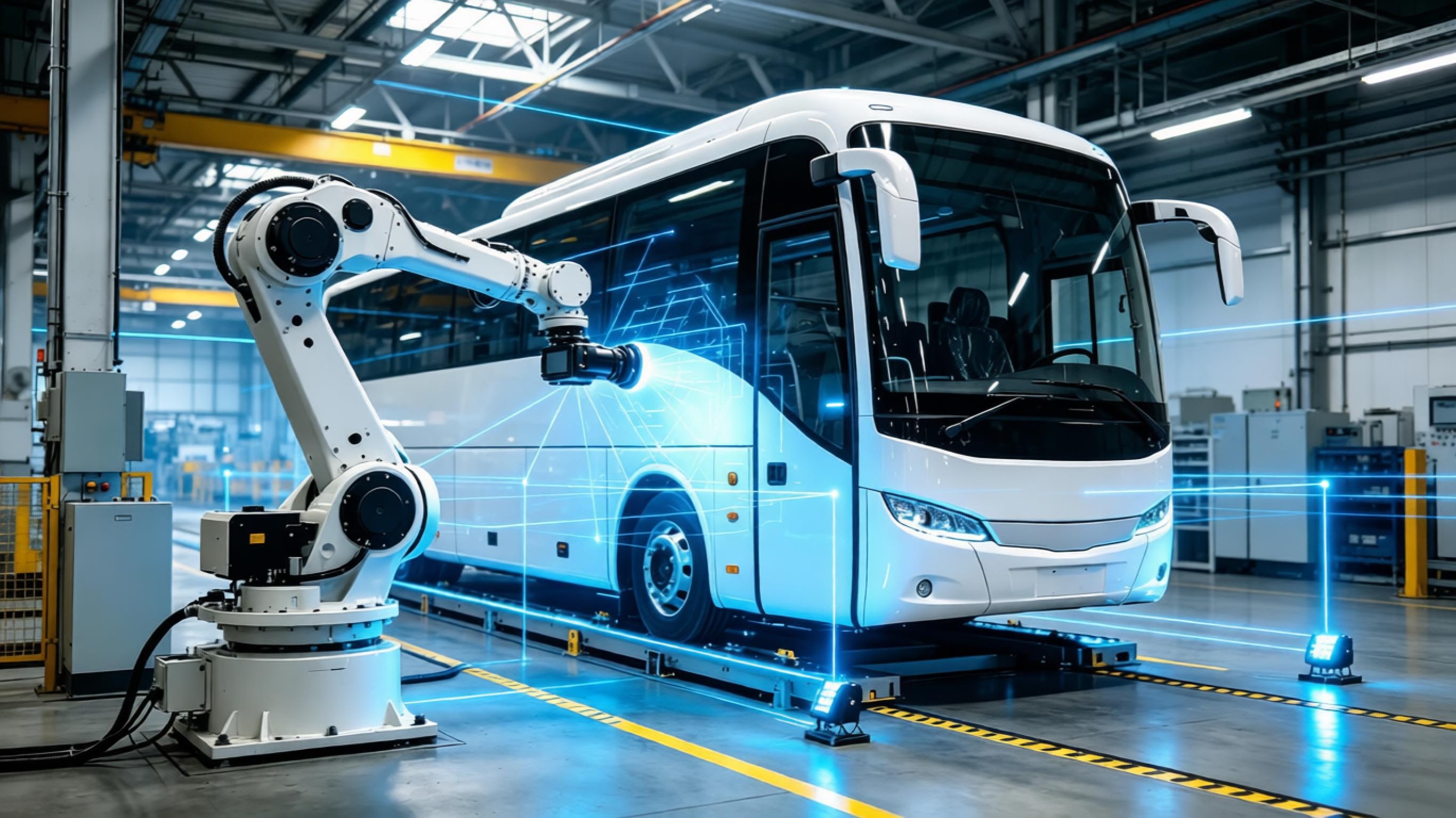

1. 硬件架构：采用双六轴机器人 + 顶部龙门伺服模组的柔性布局，搭载 1 台 3D 激光振镜立体相机、2 台 3D 线扫相机、4 台 2D AI 检测头；配套遮光检测房体与 4 组安全光栅，构建全封闭安全检测环境。
2. 检测流程：车辆驶入卡位后扫码识别车型，系统自动调用对应参数；3D 激光振镜相机完成车身整体定位，引导机器人进行轨迹自动补偿；双机器人协同顶部模组，通过移动飞拍完成全车检测；检测完成后以地图形式输出缺陷位置，绑定车辆信息并同步至 MES 系统。
3. 专项检测方案：车顶打胶与凹坑采用 3D 振镜 + 2D 相机组合检测；车身间隙、阶差及填缝胶通过 3D 线扫相机实现微米级测量；漆面磕碰划伤由 2D AI 检测头完成，支持多色漆面兼容。

四、技术亮点

1. 多技术融合检测：集成 3D 激光振镜立体成像、3D 线激光扫描与 2D AI 视觉技术，同时覆盖外观缺陷与三维尺寸检测，最高 Z 轴检测精度达 0.05mm
2. 全车型柔性适配：参数化车型管理，扫码自动切换检测程序，无需重新调试设备，适配全系列客车车型
3. 多色漆面兼容算法：同一套视觉参数可稳定检测白、黑、灰等不同颜色车身漆面缺陷，无需单独调参
4. 3D 定位自动补偿：通过 3D 激光振镜相机快速获取车身点云数据，自动修正机器人检测轨迹，消除车辆停靠偏差影响
5. 缺陷可视化呈现：检测结果以车身地图形式直观展示缺陷位置与类型，便于快速返修
6. 多重安全防护：全封闭遮光房体 + 4 组安全光栅，实时监控人员进出，保障机器人作业区域安全

五、项目成果

1. 检测能力：实现整车 5 大类核心检测项全自动化覆盖，各项检测精度均满足客户要求，彻底解决人工漏检、过检问题
2. 效率提升：替代传统人工目视与手动测量，大幅缩短整车检测周期，降低质检人员劳动强度
3. 品质保障：统一质检标准，提升整车外观漆面与装配精度的一致性，减少不良品流出
4. 数字化升级：建立全流程数字化质检体系，检测数据自动留存与追溯，对接 MES 系统支撑生产决策优化
5. 柔性生产：支持全系列车型快速切换检测，适配客车多品种、小批量的生产模式
